當前位置:首頁 >> 產品展示 > 臺式貼片機 >

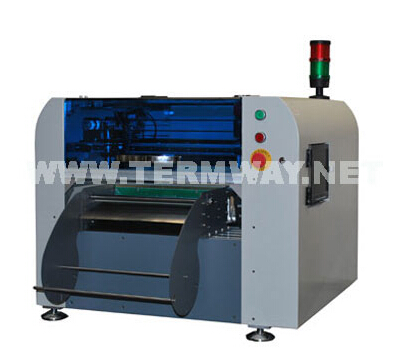

產品名稱:臺式全自動貼片機TP220

產品分類:臺式貼片機

產品介紹:TP220貼片機是一款自動的小型臺式高速貼片機,它通過真空吸嘴可以貼裝各種片式元件,是目前市場上性價比高的自動貼片設備。....查看詳情>>

聯系電話:400-688-1964

產品詳細
  【商品簡介】:TP220貼片機是一款自動的小型臺式高速貼片機,它通過真空吸嘴可以貼裝各種片式元件,是目前市場上性價比高的自動貼片設備。 本產品適合大部份SMD片狀元件0603,以上元器件和部分 SOIC;可配置GF款喂料器,Z軸獨立旋轉,能滿足各種角度的片式元器件的貼裝。

  特點:

  1.整機采用精密導軌,有效提高貼片精度。

  2.整機采用視頻編程,輕松完成元器件的編程對位。

  3.可導入電路板CAD數據為貼片數據,實現自動編程,不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。

  5.根據大小不同元器件,吸嘴可手動更換。

  6.高性價比自動貼片機,適合中小規模生產、科研及個人使用。尤其適合小型電子廠的中批量生產。

  7.整機由工業計算機配合專用軟件控制,方便操作使用。

  8.可以非常穩定并且方便的完成拼版的編程和貼裝。

  9.可以在軟件中顯示拼板中所有坐標點,并對其中的坐標進行微調。來實現高精密的貼裝。

  10.可以在軟件中設置各個拼板的間距,并根據間距顯示所有放料坐標,可以在拼板中選擇不貼的拼板。

  11.如果電路板加工有質量問題,可以對放料位置進行整體偏移改進。

  12.軟件可以實現雙貼片頭自動優化功能。

  13.軟件中增加XYZ軸的移動時的限位檢測。

  14.軟件中增加了6檔變速功能,可以根據移動距離查表得到最佳速度,并進行速度設置,這樣可以提高機器長期使用的穩定性。

  【技術參數】:


型號

TP220

最大電路板面積

300×200mm

最大移動范圍

400×460mm

Z軸最大移動范圍

10mm

貼片速度

最大速度:6000CPH 實際貼裝速度:3500-4000CPH

貼片精度

±0.014mm

重復精度

±0.15mm

對位方式

視頻對位+機械對位

可以貼裝元器件

0402以上阻容件和20mm以下SOIC

編程方式

軟件編程輸入

傳動方式

采用工業同步帶傳動

帶式喂料器

可選配8mm,12mm,16mm,24mm喂料器

短帶喂料器

可選配8mm,12mm,16mm,24mm喂料器

喂料器數量

可以放置40個8MM喂料器,左側和前面各放置一組20個8mm喂料器

IC盤數目

最多2個

操作系統

WINDOWS XP

壓縮空氣

80psi(0.5Mpa) ,氣源需要 外接氣源

電源

220V,50Hz

重量

126kg

外形體積

1000×1160×720mm
