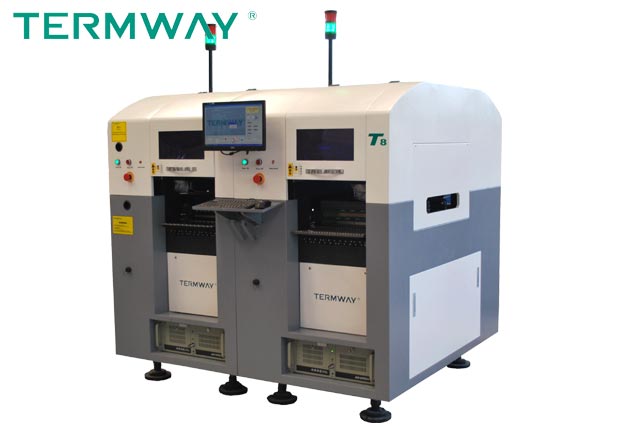

產品名稱:全自動高速視覺貼片機T8
產品分類:視覺貼片機
產品介紹: T8簡介: 1、T8是什么,T8諧音貼霸,是未來SMT行業中真正的貼片霸王?! ?、T8也是TERMWAY公司的第八代貼片機產品。型號T8?! ?、T....查看詳情>>
聯系電話:400-688-1964
T8簡介:
1、T8是什么,T8諧音貼霸,是未來SMT行業中真正的“貼片”。
2、T8也是TERMWAY公司的第八代貼片機產品。型號T8。
3、T8是一款中速貼片機中劃時代的產品。
4、T8最小貼裝01005的元器件。
5、T8最大貼裝120*90MM(選配)。
6、T8可以最多可以貼裝104種元器件(僅8MM)
7、IC盤最多可以放置4個。
8、T8通過模塊化設計,可以輕松通過電梯上樓,不需要拆墻砸窗戶上樓。
T8 功能介紹
1、采用天然花崗巖一體化設計制造的超高精密運動平臺技術。確保T8貼片機長期使用十年以上,運動精度不會發生變化。同時,一體化的結構還具有優秀的抗震能力。

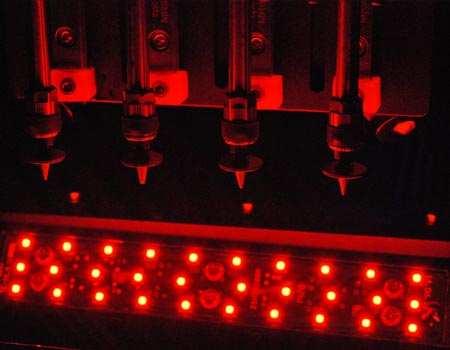

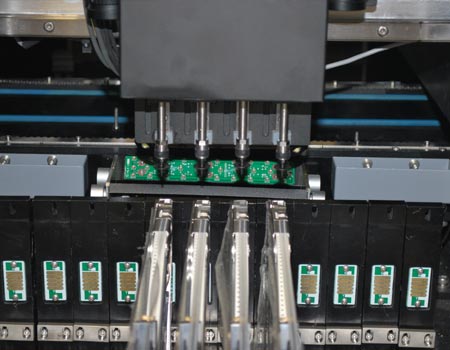

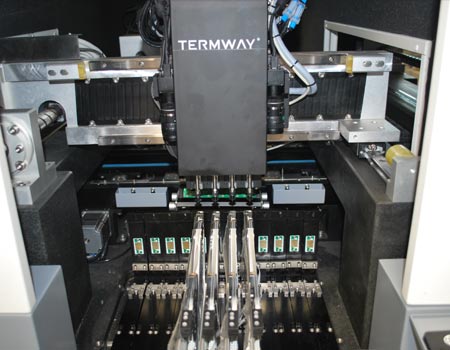

2、多種貼裝頭可以無縫安裝,方便根據不同要求更換??膳渲枚喙δ苜N裝頭(型號:TH62)、高速貼裝頭(型號:TH61)和高速多功能混合貼裝頭(型號:TH64)。配圖 更換貼片頭或者不同精度的貼片頭。
3、高速運動系統:采用好的磁懸浮高精密直線電機和光柵尺,大程度減少機械磨損,確保X軸長期使用的高精密高速性能。高速性能高達4M/S。

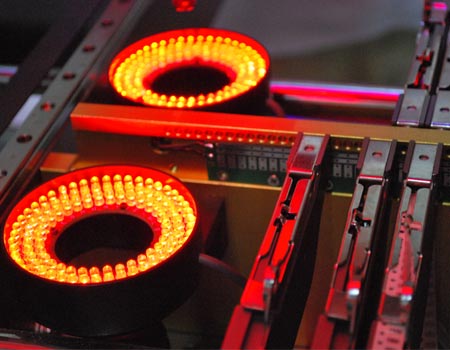

4、視覺系統:采用好工業數字相機和高品質鏡頭,確保視覺對位的高品質和高精度。
5、配置SMART 送料器,真正的電動智能喂料器。喂料器放置到任何位置,機器都能自動識別,做到真正的即插即用,節省貼片機取料的編程時間。可以節省1/3的編程時間。探針接觸式智能喂料器,讓你更換上下料更方便。
6、不停機掃描拍照的技術,讓高速貼裝成為現實。視覺貼裝最高速度高達28000CPh,實際貼裝速度高達15000CPH。
7、可配置震動喂料器,IC盤,特殊元件散料盤等。滿足你的各種特殊需求。
8、智能的電路板傳輸系統,自動調寬和夾板。完成你的自動化智能生產。
泰姆瑞各工廠組建了質量管理和環境管理團隊。
詳細參數:
1 | 貼片頭數量 | 8 組貼片頭 |
2 | 貼裝面積 | 50mm×50mm~350mm×350mm(一次進板) 50mm×50mm~1200mm×350mm(多次進板) |
3 | Z 軸最大移動范圍 | 30mm |
4 | 實際最大貼片速度 | 15000cph |
5 | 理論最大貼片速度 | 22000cph |
6 | 運動系統 | X軸采用直線電機+光柵尺定位 Y軸采用伺服電機驅動器+研磨滾珠絲杠+光柵尺 |
7 | XY 軸分辨精度 | ±0.001mm |
8 | 重復貼片精度 | ±0.015mm |
9 | 對位方式 | 視覺對位 |
10 | 可以貼裝元器件 | 最小01005—38*38*8.5mm(48*48選配) |
11 | 編程方式 | 萬能數據自動/導入影像學習/鍵盤輸入 |
12 | 原件種類 | MAX104種GFTA-08S喂料器+4種IC |
13 | 喂料器數量 | 1.MAX104種GFTA-08S喂料器; 2.單組可調喂料器,MAX90種GFTA-08S喂料器; 3.兩組可調喂料器,MAX76種GFTA-08S喂料器; 4.3個IC盤,MAX78種GFTA-08S喂料器; 5.4個IC盤,MAX52種GFTA-08S喂料器; 6.單組可調喂料器,3個IC盤,MAX64種GFTA-08S喂料器; |
14 | IC 盤數目 | 最多放4個 |
15 | 操作系統 | WINDOWS XP |
16 | 壓縮空氣 | 80psi(0.5Mpa,氣體流量80L/M |
17 | 電源 | 220v,50Hz,4kw |
18 | 重量 | 1692kg |
19 | 外形體積 |
1685(L)×1550(W)×1440(H) |
