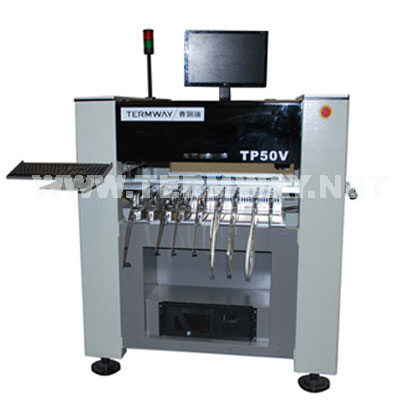

產品名稱:立式全自動貼片機TP50V

產品分類:視覺貼片機

產品介紹:TP50V貼片機是一款全自動視覺貼片機,它通過真空吸嘴可以貼裝各種元件,是目前市場上性價比高的全自動貼片設備。 本產品適合大部份SMD片狀元件0402, SOIC, PLCC及QFP IC;配置視覺對中系統....查看詳情>>

聯系電話:400-688-1964

產品詳細
\
  【商品簡介】: TP50V貼片機是一款全自動視覺貼片機,它通過真空吸嘴可以貼裝各種元件,是目前市場上性價比高的全自動貼片設備。 本產品適合大部份SMD片狀元件0402, SOIC, PLCC及QFP IC;配置視覺對中系統,滿足高精密度0.5mm腳距之QFP IC或BGA等芯片的貼裝.除標準的圓形基準點外,方形的PCB焊盤和環型穿孔焊盤,也可作為基準點來識。

  特點:

  1.整機采用精密方形導軌,有效提高貼片精度。

  2.整機采用獨特的光學棱鏡配合高清晰工業相機,完成高精密元器件的視覺對位貼裝。

  3.配置視覺系統的貼片機,可以自動識別MARK點,有效提高貼片機生產效率和貼片精度。

  4.可自動視覺編程,不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。

  5.可選配自動吸嘴更換系統。

  6.高性價比全自動貼片機,適合中小規模生產、科研及個人使用。

  7.可選購點膠頭,實現自動點膠的功能。

  可選配件:

  1、自動喂料器

  2、IC盤式喂料器

  3、傳輸導軌

  4、自動換嘴系統

  5、點膠系統

  【技術參數】:



型號

TP50V

最大電路板面積

500×350mm

最大移動范圍

680×620mm

Z軸最大移動范圍

50mm

典型貼片速度

2600-3200cph

理論最大貼片速度

4000

貼片精度

±0.03mm

對位方式

視覺對位

可以貼裝元器件

0402以上阻容件和38mm以下IC

編程方式

自動數據導入/影像學習/鍵盤輸入

傳動方式

XY軸采用高精密滾珠絲杠

帶式喂料器

可選配8mm,12mm,16mm,24mm,32mm喂料器

短帶喂料器

8mm,12mm,16mm,24mm喂料器

喂料器數量

可以放置80個8MM喂料器,前后兩面各放置40個8mm喂料器

IC盤數目

最多2個

操作系統

WINDOWS XP

壓縮空氣

80psi(0.5Mpa) ,氣源需要 外接氣源

電源

220V,50Hz

重量

620kg

外形體積

1300×1000×1300mm
