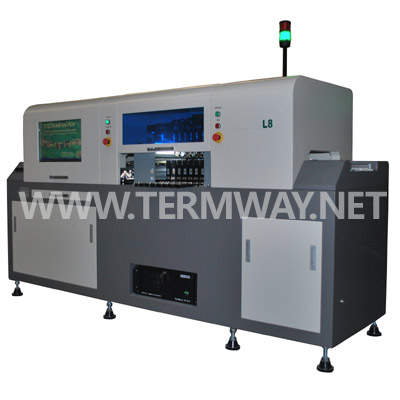

產品名稱:LED專用貼片機L8
產品分類:LED專用貼片機
產品介紹:L8貼片機是一款在線式LED專用貼片機,可以和全自動絲印機、回流焊實現無縫接駁。用來實現大批量LED電路板的組裝,具有“在線式”“高速”“高精度”等特點。....查看詳情>>
聯系電話:400-688-1964
L8貼片機是一款在線式LED專用貼片機,可以和全自動絲印機、回流焊實現無縫接駁。用來實現大批量LED電路板的組裝,具有“在線式”“高速”“高精度”等特點。
特點:
1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現,有效提高貼片精度。
2.貼片頭傳動采用伺服電機配合高精密滾珠導軌,完成LED的取料和放料動作。
3.配置8組貼片頭,相比1組提高生產效率500%以上。
4.可自動視覺編程,不用手動輸入元件坐標,編程簡單,方便入門者便捷實用,滿足大批量多品種生產的需求。
5.配置不同的喂料器可以滿足不同的LED貼裝要求。
6.高性價比LED貼片機,適合大批量LED生產。
7.整機由工業計算機配合專用軟件控制,方便操作實用。
8.可以非常方便導入電路板CAD數據。
9.可以非常穩定并且方便的完成LED拼版的編程和貼裝。
10.可以在軟件中顯示拼版中所有坐標點,并對其中的坐標進行微調,實現高精密的貼裝。
11.可以在軟件中設置各拼版的間距,并根據間距顯示所有放料坐標,可以選擇不貼的拼版。
12.軟件可以實現八貼片頭自動優化功能。
13.軟件中增加XYZ軸移動時的限位檢測。
14.軟件中增加了多檔變速功能,可以根據移動距離查表得到最佳速度,并進行速度設置,可以提高機器長期使用的穩定性。
15.整機PCB平臺具備真空吸附功能,對大型PCB板定位會更加平整,有效提高貼片精度,同時可以滿足軟燈條(FPC)的定位貼裝。
16.機器實現電路板在線式的傳輸,有效節約人工,提高效率。相比同類產品,可以節省至少一個操作人員。如果配合自動絲印機。可以至少節省兩個操作人員。提高了整條生產線的生產效率和長期使用的成本。
標配:
計算機1套
貼片頭8組
吸嘴8個
真空吸附平臺1組
喂料器底盤GFTA-T08 1組
選配件:
1、8mm,12mm,16mm及24mm自動喂料器
2、吸嘴
3、工業氣泵
4、UPS不間斷電源
5、喂料器底盤GFTA-T08
技術參數
L8 | |
最大電路板面積 | 1200*280MM |
最大移動范圍 | X軸1500mm,Y軸410mm |
Z軸最大移動范圍 | 15mm |
實際貼片速度 | 14000-18000cph |
理論最大貼片速度 | 22000cph |
貼片重復精度 | ±0.05mm |
定位方式 | 視覺定位+機械定位 |
可以貼裝元器件 | 0603以上阻容件及各種LED芯片,同時滿足SOP SOT芯片的貼裝 |
編程方式 | 自動數據導入/視頻學習/鍵盤輸入 |
帶式喂料器 | 8mm,12mm,16mm和24mm 電動智能喂料器 |
喂料器數量 | 可以放置8個GF系列電動智能喂料器(可選配最多16個GF系列喂料器) |
操作系統 | WINDOWS XP |
壓縮空氣 | 大批量生產可選配工業氣泵 |
電源 | 220V,50Hz,4.5Kw |
重量 | 700Kg |
外形體積 | 2600×760×1500mm |
