產品名稱:專用貼片機 L8A
產品分類:LED專用貼片機
產品介紹: 花崗巖運動底盤+ 貼裝頭可調設計=高速穩定高精度=L8A....查看詳情>>
聯系電話:400-688-1964

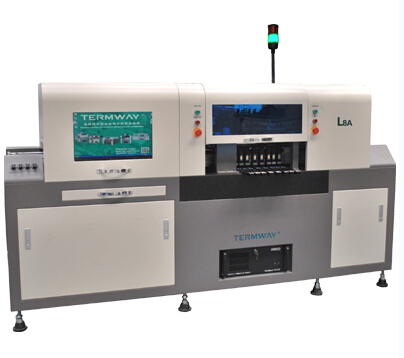

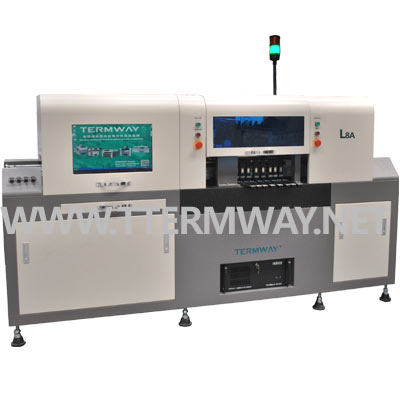

L8A 是什么?
1、L8A 是一款全自動LED 貼片機。
2、L8A 是一款LED 燈條專用貼片機。
3、L8A 是一款在線式LED 燈條貼片機??梢院腿詣?dòng)絲印機、回流焊實現無縫接駁。
4、L8A 是一款高速LED 燈條貼片機。1200MM 的燈條,實際貼片速度在25000-30000cph(3528 芯片).
5、L8A 是一款8 個貼裝頭的LED 貼片機。
6、L8A 是一款高精密的LED 燈條貼片機。
7、L8A 這個型號的意義:L 代表專門用于LED 行業, 8 代表是8 組貼片頭。A 代表貼片頭間距可以根據電路板LED 芯片的間距可以實現調整。
8、L8A 是一款工業級的LED 燈條貼片機,整機底盤采用天然花崗巖研磨而成,運動底盤厚度高達150mm,平面度公差高達0.009mm,長期使用機械精度不會發生變化,天然花崗巖底盤經長期天然時效,組織結構均勻,線脹系數極小,內應力完全消失失,不變形。此底盤吸水率<0.13%,肖式硬度HS70 以上。保證此貼片機使用十年以上精度不變。
L8A 特點:
1.電路板傳動采用精密電機帶動工業皮帶配合精密導軌實現,有效提高貼片精度。
2.貼片頭傳動采用伺服電機配合高精密滾珠絲桿和精密導軌,完成LED 的精準取料和放料動作。
3.配置8 組貼片頭,相比1 組提高生產效率500%以上。
4.可自動視覺編程,不用手動輸入元件坐標,編程簡單,方便操作者便捷實用,滿足大批量多品種產品生產的需求。
5.配置不同的喂料器可以滿足不同的LED 貼裝要求。
6.高性價比LED 貼片機,適合大批量規模化LED 的生產需求。
7.整機由工業計算機配合專用軟件控制,方便操作實用。
8.可以非常方便導入電路板CAD 數據。
9.可以非常穩定并且方便的完成LED 拼版的編程和貼裝。
10.可以在軟件中顯示拼版中所有坐標點,并對其中的坐標進行微調,實現高精密的貼裝。
11.可以在軟件中設置各拼版的間距,并根據間距顯示所有放料坐標,可以選擇不貼的拼版。
12.軟件可以實現八組貼片頭自動優化功能。
13.軟件中增加XYZ 軸移動時的限位檢測。
14.軟件中增加了多檔變速功能,可以根據移動距離查表得到最佳速度,并進行速度設置,可以提高機器長期使用的穩定性。
15.整機PCB 平臺具備真空吸附功能,對大型PCB 板定位會更加平整,有效提高貼片精度。
16.機器實現電路板在線式的傳輸,有效節約人工,提高效率。相比同類產品,可以節省至少一個操作人員。如果配合自動絲印機??梢灾辽俟?jié)省兩個操作人員。提高了整條生產線的生產效率和長期使用的成本。
L8A 標配:
1、計算機1 套
2、可調式貼片頭8 組
3、吸嘴8 個
4、喂料器底盤GFTA-T08 1 組(單邊)
L8A 選配件:
1、8mm,12mm,16mm 及24mm 自動喂料器
2、吸嘴
3、工業氣泵
4、UPS 不間斷電源
5、喂料器底盤GFTA-T08
L8A 技術參數
L8A | |
最大電路板面積 | 1200×280mm |
最大移動范圍 | X 軸1500mm,Y 軸410mm |
Z 軸最大移動范圍 | 15mm |
實際貼片速度 | 25000-30000cph(3528 芯片) |
理論最大貼片速度 | 35000cph |
重復貼片精度 | ±0.05mm |
對位方式 | 視覺定位+機械定位 |
可以貼裝元器件 | 0603 以上阻容件及各種LED 芯片,同時滿足SOP SOT芯片的貼裝 |
編程方式 | 自動數據導入/視頻學習/鍵盤輸入 |
帶式喂料器 | 8mm,12mm,16mm 和24mm 電動智能喂料器 |
喂料器數量 | 可以放置8 個GF 系列電動智能喂料器(可選配最多16 個GF 系列喂料器) |
操作系統 | WINDOWS XP |
壓縮空氣 | 大批量生產可選配工業氣泵 |
電源 | 220V,50Hz,4.5Kw |
重量 | 760kg |
外形體積 | 2600×760×1500mm |
