半自動實用型SMT解決方案
文章來源:    發布人:admin    發布日期:2014-06-19 14:06:13

半自動實用型SMT解決方案

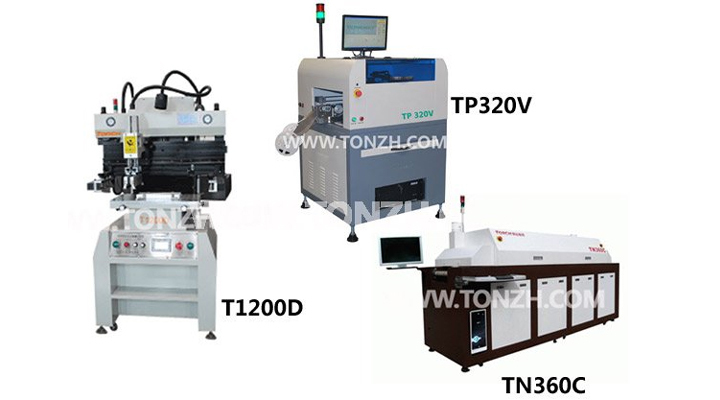

  半自動立式精密絲印機+ 全自動視覺多功能貼片機+節能高精密回流焊機

  T1200D ----TP300V/TP320V ----TN340C/TN360C

\

  半自動高精度絲印機T1200D

  半自動高精度絲印機T1200DT1200D是國內目前經濟的高精度、半自動SMT絲網印刷機,適合用于高精密度的批量化生產或用作樣板制作

  T1200DPCB板是被固定在設計的巧妙而靈活的工作平臺上,該平臺適用于所有單面和雙面電路板,PCB板位置的調整,工作平臺的移動,刮刀的上落,都是經由精密的線性方型導軌導向引動的,并且配合雙頻馬達的傳動??纱_保非常準確的運動精度以及極高的重復精度。

  T1200D是目前取代全自動絲印機,極大地減低生產成本的選擇。

  T1200D采用日產精密馬達及線性導軌組裝而成,使刮刀座印刷更加穩定;

  T1200D雙刮刀印刷,壓力可調節對應氣缸精密節流閥設定刮刀升降速度避免共振發生;

  T1200D印刷座可向上掀舉45°并固定,有利于刮刀裝卸及鋼版清洗;

  T1200D印刷座可向前移動固定,配合鋼板圖樣的位置,以取得最佳印刷效果;

  T1200D印刷臺板與鋼板間距水平,伴有精密微調桿刻度調整設定顯示;

  T1200D機臺手臂可分別左右調整適用于470~750mm不同尺寸的鋼板;

  T1200D組合式印刷臺板有溝槽及定位PIN,設定簡單、換裝迅速,適用于單面基板及雙面基板生產作業;

  T1200D校板方式采用手臂(鋼板)移動配合印刷物(臺板)X、Y、Z、校正和調整快速準確;

  T1200D電氣動作采用微電腦PLC控制,人機界面觸摸控制,并可自由選擇單次/雙次刮印及手動與自動等方式。




  全自動高速貼片機TP320V

  【商品簡介】:

  TP系列立式貼片機是一款全自動貼片機,它通過真空吸嘴可以貼裝各種元件,是目前市場上性價比高的全自動貼片設備。 一款工業級小型視覺貼片機,大批量貼裝0402元器件的首選。配置視覺對中系統,滿足高精密度0.65mm腳距之QFP IC或BGA等芯片的貼裝.除標準的圓形基準點外,沒有絲印焊錫膏的方形PCB焊盤和環型穿孔焊盤,也可作為基準點來識。

  【特點】:

  1.整機采用鑄造結構。底部平臺和Y軸龍門結構全部采用鑄造工藝。有效保證貼片機長期使用的可靠性和穩定性。

  2.整機采用精密導軌,有效提高貼片精度。

  3.整機采用高清晰工業相機,完成高精密元器件的視覺對位貼裝。

  4.配置視覺系統的貼片機,可以自動識別MARK點,有效提高貼片機生產效率和貼片精度。

  5.可自動視覺編程,不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。

  6.標配一套小型IC盤。

  7.整機配置5支吸嘴??捎绍浖崾臼謩痈鼡Q吸嘴。

  8.高性價比全自動貼片機,適合中小規模生產、科研及個人使用。




  六溫區全熱風無鉛回流焊TN360C

  產品主要特點:

  A:焊接控制的直觀性: 六溫區全熱風無鉛回流焊TN360C設備控制系統采用先進的爐溫采集系統。在焊接時自動測試爐膛溫度進行溫度曲線測試。溫度曲線同時可以保存或打印。

  B:可靠平穩的傳輸系統: 六溫區全熱風無鉛回流焊TN360C傳動系統采用質量可靠的變頻馬達、電腦全閉環調速,配合1:100的渦輪減速箱,運行平穩,速度0-1600mm/min。

  C:穩定可靠的電氣控制系統:延時開關保護功能,停機后均勻降溫,防止因不均勻降溫而產生傳輸部件變形和加熱器損。

  技術說明:

  A.控溫段數:十二個

  B.溫區數目: 上六/下六,冷卻溫室上1/下1

  C.控溫系統:每個溫區都由先進的智能微電腦獨立進行PID自動溫控;SSR無觸點輸出

  D.溫控精度: ±2℃

  E.升溫時間:<30min

  F.溫度范圍:室溫-360℃

  G.發熱來源:全熱風微循環熱風對流方式

  H.內置自動延時加熱系統,保證設備啟動時瞬間的過流過壓不會損壞設備控制器或電機,同時確保元器件焊接時不受損壞

  I.傳送帶:不銹鋼網帶

  J.傳送帶寬度:300mm

  K.傳送速度:0-1600mm/min 可以自由調節

  L.報警系統:指示燈超溫自動報警

  M.冷卻系統:兩組橫流式渦流離心風機均衡快速降溫

  N.電源:三相四線,380V

  O.最大功率:34KW.正常工作功率:19KW

  R.重量:680 kg

  S.尺寸:長×寬×高(2900×900×1300mm)
?
