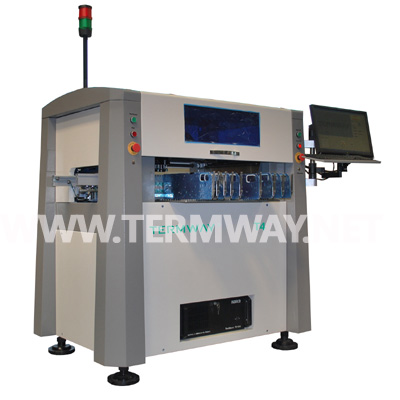

產品名稱:中速全自動視覺貼片機 T4
產品分類:高速貼片機
產品介紹: T4 獨具特色: 1、一款標配就可以貼裝0201 元件的高精密貼片機?! ?、可以貼裝QFP 的最大面積:48*48MM。 3、可以貼裝0....查看詳情>>
聯系電話:400-688-1964
T4 獨具特色:
1、一款標配就可以貼裝0201 元件的高精密貼片機。
2、可以貼裝QFP 的最大面積:48*48MM。
3、可以貼裝0.4MM 間距以上的QFP??梢再N裝BGA。
4、配置光柵尺。實現整機的高精密運動控制和高精密重復貼裝。
T4 通用特點:
1.整機采用鑄造結構。底部平臺和X、Y 軸龍門結構全部采用鑄造工藝。有效保證貼片機長期使用的可靠性和穩定性。
2.整機采用進口精密導軌,有效提高貼片精度。
3.整機采用高清晰進口工業相機,完成高精密元器件的視覺對位貼裝。
4.配置視覺系統的貼片機,可以自動識別MARK 點,有效提高貼片機生產效率和貼片精度。
5.可自動視覺編程,不用手動輸入元件坐標。編程簡單,方便初學者便捷實用。同時可以萬能導入電路板數據,方便小批量多品種產品的生產模式。
6.標配一套小型IC 盤。
7.整機配置8 支吸嘴。
8.高性價比全自動貼片機,適合中規模生產、科研及軍工企業高品質產品的生產使用。
9.整機配置一套電路板傳輸系統??蔁o縫接駁絲印機、接駁臺和回流焊機。
10.配置自動換嘴系統,可以自由更換22 個不同的吸嘴。
11.整機具備電路板高度自動檢測功能和元器件拾取失敗的報警功能,有效提高生產質量。
12.整機具備缺料報警功能,可以做到大批量生產時的無人值守。
選配件:
1、GF 款電動喂料器(8MM,12MM,16MM,24MM,32MM)
2、吸嘴(6 種吸嘴,可以接受異形件的吸嘴定制)
3、QS48 組件(可以貼裝48*48MM 的IC)
4、散料盤
5、IC 托盤
產品技術參數
T4 | |
貼片頭數量 | 4 組貼片頭 |
最大電路板面積 | 600×240mm |
最大移動范圍 | 640×460mm |
Z 軸最大移動范圍 | 20mm |
典型貼片速度 | 6000-8000cph |
理論最大貼片速度 | 8000 cph |
運動系統 | XY 軸采用伺服電機驅動+工業雙同步帶傳動+光柵尺定位 |
XY 軸分辨精度 | ±0.001mm |
重復貼片精度 | ±0.015mm |
對位方式 | 視覺對位 |
可以貼裝元器件 | 0201 以上阻容件和38mm 以下IC(48mm 相機和鏡頭可選) |
編程方式 | 數據自動/導入影像學習/鍵盤輸入 |
帶式喂料器 | 可選配8mm,12mm,16mm,24mm 喂料器 |
喂料器數量 |
如果放置GF 喂料器,可以放置70 把8MM GFTA-08S 喂料器。 1、前邊可以放置35 把8MMGFTA-08S 喂料器 2、后邊可以放置35 把8MM GFTA-08S 喂料器(不安裝IC 盤時)如果放置CF 喂料器,可以放置80 把8MM CF 喂料器(不安裝IC 盤時) |
IC 盤數目 | 最多2 個時,只能放置35 把8MM GFTA-08S 的喂料器 |
操作系統 | WINDOWS XP |
壓縮空氣 | 80psi(0.5Mpa),氣體流量80L/M |
電源 | 220v,50Hz,4kw |
重量 | 700kg |
外形體積 | 1300×890×1450mm |
